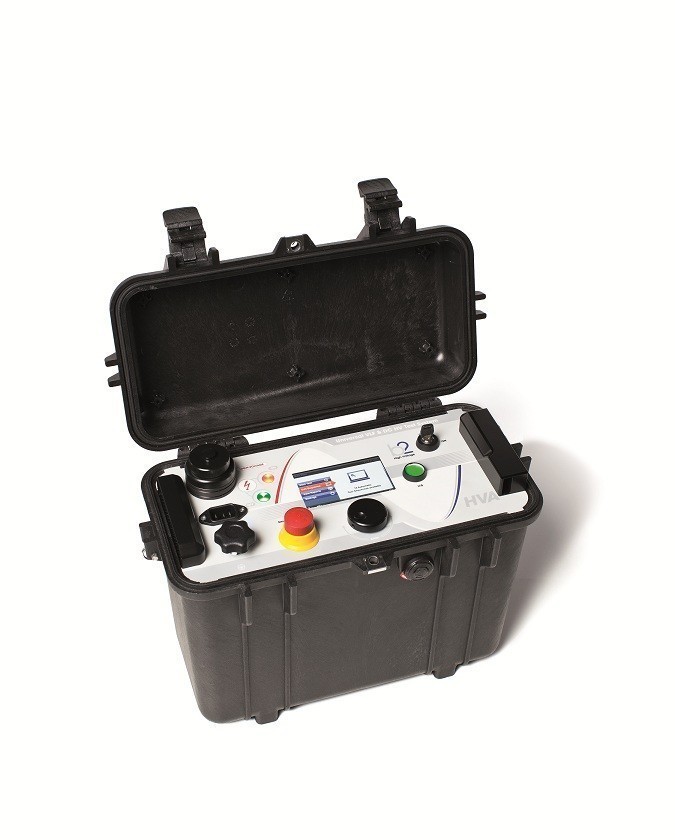

Новейшая высоковольтная СНЧ-установка HVA28 – это сверхкомпактная и легкая (ВСЕГО 14 кг) испытательная установка компании b2 electronic для испытания кабеля с рабочим напряжением 6 и 10кВ. HVA28 изготавливается в водонепроницаемом, ударопрочном и защищающем от пыли кейсе (IP67).
Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу. Высоковольтная установка при своем малом весе обладает всеми техническими характеристиками «старших» моделей, которые дополняют также двойная (электронная автоматическая и механическая) система разрядки образца после теста, индикатор наличия внешнего напряжения до 12 кВ и неограниченное время работы установки при испытаниях (сухая высоковольтная система генерации высокого напряжения последнего поколения на элементах силовой электроники, без использования масляных трансформаторов).
| Параметр | Значение |
| Входное напряжение питания | 100-240 В (50-60 Гц) ( 400 ВА) |
| Выходное напряжение | Переменное, Синус: 0-28 кВ пиковое, симметричное, 20кВ действие Постоянное: ± 0-28 kВ Прямоугольник : 0-28 кВ |
| Разрешение | 0,1кВ на всем диапазоне |
| Погрешность | +/- 1% от диапазона |
| Выходной ток | 0-20мA |
| Разрешение | 1мкA |
| Погрешность | +/- 1% от диапазона |
| Частота выходного сигнала | 0.01….0.1 Гц с шагом 0.01Гц (предустановка 0.1Гц), автоматический выбор частоты |
| Диапазон сопротивления | 0.1 MΩ...5 ГΩ |
| Максимальная выходная нагрузка (при макс. напряжении) | 0.5 мкФ @ 0.1 Гц @ 20kВ действ (Прим 1500 м кабель)* 5.0 мкФ @ 0.01 Гц @ 20kВ действ (Прим 15км кабель)* 10.0 мкФ @ максимально возможная при уменьшенной частоте и напряжении |
| Измерительный блок | Цифровой ЖК дисплей для прямой индикации, напряжение и ток (Действующие значения и / или пиковые), емкость, сопротивление, время, напряжение пробоя, графическое отображение выходного напряжения в реальном времени |
| Цикл тестирующий | Продолжительный. Нет тепловых ограничений по времени работы |
| Безопасность | 50 Гц 12 кВ Индикатор наличия внешнего напряжения / Блок разрядки цепи после тестирования |
| Память | 50 ячеек памяти, энергонезависимая |
| Вес | 14 кг |
| Габариты | 430x240x340мм |
| Температура хранения | -25 до +70 С, рабочая: -5 до +45 С |
* Рассчитано для типичного кабеля с емкостью 330пФ/м
| Наименование | Количество |
| Установка для испытания кабеля HVA28 | 1 |
| Интерфейс Bluetooth | 1 |
| USB – стандарт | 1 |
| Высоковольтные кабели (длиной 5 м) с зажимами-крокодил | 1 |
| Программное обеспечение „HVA Control Center“ | 1 |
Дополнительная комплектация
| Наименование | Цена |
| Встроенный модуль TD для измерения тангенса угла диэлектрических потерь | По запросу |
