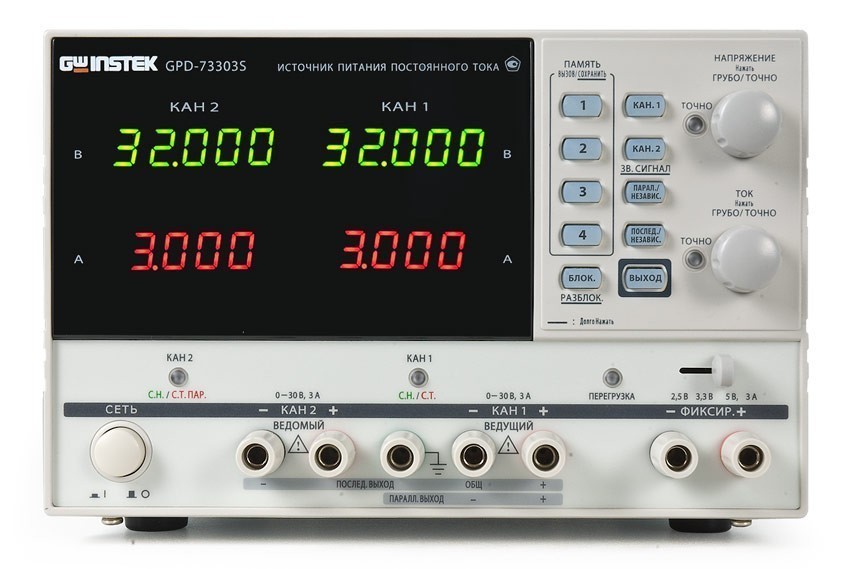

GPD-73303D - многоканальный линейный источник постоянного тока

Артикул: 420024
Модель: GPD-73303D
Гарантия: 12 мес.
Госреестр РФ: 49221-12
Межповерочный интервал: 12 мес.
Бренд: GOOD WILL Instek

Цена:

92 925 Р

Доступен для заказа

Добавить к сравнению

Мы предложим лучшую цену!

Особенности источника питания GPD-73303D:

Три независимых выхода: 30 В / 3 А х 2, (2,5 В / 3 В / 5 В) / 3 А;

Максимальное разрешение 100 мВ / 10 мА;

Управление цифровой панелью (поворотный переключатель, кнопки управления настройками);

Интуитивно понятный интерфейс управления, грубая/плавная регулировка, звуковая сигнализация;

Четыре ячейки памяти настроек;

Блокировка кнопок, отключаемый выход;

Защита от перегрузки и переполюсовки;

Последовательное и параллельное соединение регулируемых выходов;

Компактный эргономичный дизайн, малошумящий вентилятор охлаждения.

Технические характеристики источника питания GPD-73303D:

Диапазоны

0…30 В / 0 … 3 А – 2 независимых выхода
(2,5 В / 3,3 В / 5 В) / 3 А – фиксированный выход

Разрешение (U/I)

100 мВ /1мА

Нестабильность

≤ 0,01% + 3 мВ при изменении напряжения питания
≤ 0,01% + 3 мВ (≤ 3 А), ≤ 0,02% + 5 мВ (> 3 А) при изм. тока нагрузки

Уровень пульсаций

≤ 1 мВср.кв. в диапазоне 5 Гц … 1 МГц

Время установения

≤ 100 мкс (50%-изменение нагрузки, мин. ток 0,5 А)

Температурный коэффициент

≤ 300 x 10^-6

Нестабильность

≤ 0,2% + 3 мА при изменении напр. питания и напр. на нагрузке

Уровень пульсаций

≤ 3 мАср.кв.

Погрешность параллельного соединения

≤ 0,01% + 3 мВ при изменении напряжения питания и тока нагрузки ≤ 3А,
≤ 0,01% + 5 мВ при изменении тока нагрузки > 3 А

Погрешность последовательного соединения

≤ 0,01 % + 5 мВ при изменении напряжения питания
≤ 300 мВ при изменении тока нагрузки

Погрешность трекинга

≤ (0,5 % + 10 мВ) от показаний ведущего источника

Формат индикации

Напряжение: 2_3/4
Ток: 2_3/4
СД-индикаторы

Дискретность индикации

100 мВ / 10 мА

Погрешность измерения регулируемых выходов

Напряжение: ± (0,5 % +2 ед.мл.р.)
Ток: ± (0,5 % + 2 ед.мл.р.)

Количество индикаторов

4 (2 вольтметра, 2 амперметра)

Выходные параметры

Напряжение: (2,5 В / 3,3 В / 5 В) ± 8 %
Ток: 3 А

Нестабильность

< 5 мВ при изменении напряжения питания
< 15 мВ при изменении тока нагрузки

Уровень пульсаций

< 2мВсркв.

Корпус-выход

> 20 МОм (500 В)

Корпус-сеть

> 30 МОм (500 В)

Напряжение питания

100 В / 120 В / 220 В / 240 В ±10%, 50 / 60Гц

Габаритные размеры

210 × 130 × 265 мм

Масса

7 кг

Наименование	Количество
Прибор	1
Шнур питания	1
Измерительный провод под зажим GTL-104	1
Измерительный провод "банан 4 мм" GTL-105	1
Руководство по эксплуатации	1

Параметр	Значения
ДИАПАЗОНЫ ТОКА И НАПРЯЖЕНИЯ
Диапазоны	0…30 В / 0 … 3 А – 2 независимых выхода (2,5 В / 3,3 В / 5 В) / 3 А – фиксированный выход
Разрешение (U/I)	100 мВ /1мА
СТАБИЛИЗАЦИЯ НАПРЯЖЕНИЯ
Нестабильность	≤ 0,01% + 3 мВ при изменении напряжения питания ≤ 0,01% + 3 мВ (≤ 3 А), ≤ 0,02% + 5 мВ (> 3 А) при изм. тока нагрузки
Уровень пульсаций	≤ 1 мВср.кв. в диапазоне 5 Гц … 1 МГц
Время установения	≤ 100 мкс (50%-изменение нагрузки, мин. ток 0,5 А)
Температурный коэффициент	≤ 300 x 10^-6
СТАБИЛИЗАЦИЯ ТОКА
Нестабильность	≤ 0,2% + 3 мА при изменении напр. питания и напр. на нагрузке
Уровень пульсаций	≤ 3 мАср.кв.
АВТОТРЕКИНГ
Погрешность параллельного соединения	≤ 0,01% + 3 мВ при изменении напряжения питания и тока нагрузки ≤ 3А, ≤ 0,01% + 5 мВ при изменении тока нагрузки > 3 А
Погрешность последовательного соединения	≤ 0,01 % + 5 мВ при изменении напряжения питания ≤ 300 мВ при изменении тока нагрузки
Погрешность трекинга	≤ (0,5 % + 10 мВ) от показаний ведущего источника
ИНДИКАТОР
Формат индикации	Напряжение: 2_3/4 Ток: 2_3/4 СД-индикаторы
Дискретность индикации	100 мВ / 10 мА
Погрешность измерения регулируемых выходов	Напряжение: ± (0,5 % +2 ед.мл.р.) Ток: ± (0,5 % + 2 ед.мл.р.)
Количество индикаторов	4 (2 вольтметра, 2 амперметра)
ФИКСИРОВАННЫЙ ВЫХОД
Выходные параметры	Напряжение: (2,5 В / 3,3 В / 5 В) ± 8 % Ток: 3 А
Нестабильность	< 5 мВ при изменении напряжения питания < 15 мВ при изменении тока нагрузки
Уровень пульсаций	< 2мВсркв.
ИЗОЛЯЦИЯ
Корпус-выход	> 20 МОм (500 В)
Корпус-сеть	> 30 МОм (500 В)
ОБЩИЕ ДАННЫЕ
Напряжение питания	100 В / 120 В / 220 В / 240 В ±10%, 50 / 60Гц
Габаритные размеры	210 × 130 × 265 мм
Масса	7 кг
