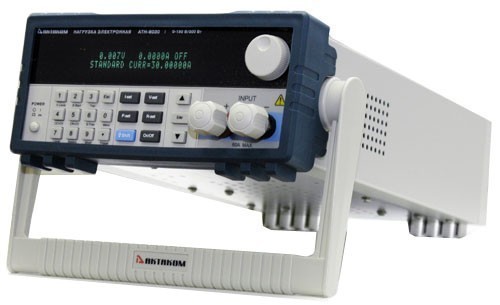

Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 15 А, мощность поглощения до 300 Вт.
Параметр | Значение | |
Входные параметры | ||
Мощность | 300 Вт | |
Ток | 0...15 A | |
Напряжение | 0...500 В | |
CC режим | ||
Диапазон | 0...3 A | 0...30 A |
Разрешение | 0,1 мA | 1 мA |
Точность | 0.03%уст.знач.+0.05%диап. | 0.03%уст.знач.+0.05%диап. |
CV режим | ||
Диапазон | 0.1...19.999 В | 0.1...500 В |
Разрешение | 1 мВ | 10 мВ |
Точность | 0.03%уст.знач.+0.02%диап. | 0.03%уст.знач.+0.02%диап. |
CR режим | ||
Диапазон | 0.3...10 кОм | 0.3...5 кОм |
Разрешение | 16 бит | 16 бит |
Точность | 0.1%уст.знач.+0.1%диап. | 0.1%уст.знач.+0.1%диап. |
CW режим | ||
Диапазон | 0...300 Вт | 0...300 Вт |
Разрешение | 1 мВт | 10 мВт |
Точность | 0.1%уст.знач.+0.1%диап. | 0.1%уст.знач.+0.1%диап. |
Измерение напряжения | ||
Напряжение | 0...19.999 В | 0...500 В |
Разрешение | 1 мВ | 10 мВ |
Точность | 0.015%уст.знач.+0.03%диап. | 0.015%уст.знач.+0.05%диап. |
Измерение тока | ||
Ток | 0...3 A | 0..30 A |
Разрешение | 0.01 мА | 0,1 мA |
Точность | 0.03%уст.знач.+0.05%диап. | 0.03%уст.знач.+0.08%диап. |
Измерение мощности | ||
Мощность | 100 Вт | 300 Вт |
Разрешение | 1 мВт | 10 мВт |
Точность | 0.1%уст.знач.+0.1%диап. | 0.1%уст.знач.+0.1%диап. |
Тестирование батарей | ||
Напряжение батареи | 0.1...150 В | |
Макс. измеряемая емкость | 999 Ач | |
Разрешение | 0.1 мА | |
Временной диапазон | 1 с- 16 ч. | |
Динамическое тестирование | ||
Работа по спискам | переключение: 0...25 кГц; 2.5 A/мкс | |
T1&T2 | 60 мкс-999 с. | |
Точность | ±(15% смещение+10% диап.) | |
"Мягкий" запуск | ||
Время | 1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс, 500 мс, 1000 мс | |
Точность | ±(15% смещение+10% диап.) | |
Короткое замыкание | ||
Ток (CC) | 3.3 A | 18 A |
Напряжение (CV) | 0 В | |
Сопротивление (CR) | 200 мОм | |
Общие характеристики | ||
Размеры, Ш x В x Д | 108 x 214 x 365 мм | |
Масса | 3.5 кг |
№ | Наименование | Количество |
1. | Электронная программируемая нагрузка АТН-8036 | 1 |
2. | Кабель питания | 1 |
3. | Руководство по эксплуатации | 1 |
